IBM’den dünyanın ilk 2 nanometrelik çipi

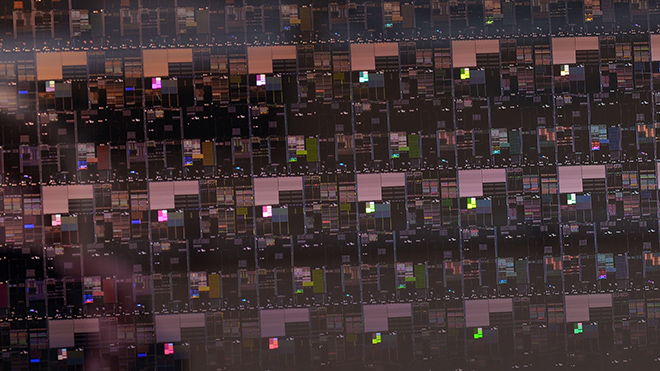

IBM, nano katman teknolojisiyle üretilen dünyanın ilk 2 nanometrelik çipini geliştirdi. Şirket, yarı iletken tasarımında ve işlenmesinde büyük bir buluşa imza attı.

IBM’in geliştirdiği 2 nanometrelik çip teknolojisi yarı iletken sektörünün en güncel teknoloji ile ilerlemesine katkı sağlayacak. Tasarımın günümüzdeki en gelişmiş 7 nanometrelik çiplere göre yüzde 45 daha yüksek performansa ulaşacağı ya da yüzde 75 daha az enerji tüketimi sağlayacağı tahmin ediliyor.

IBM tarafından geliştirilen 2 nanometrelik çiplerin sağlayabileceği avantajlar şunlar:

• Cep telefonu pil ömrü dört katına çıkarma: Artık kullanıcıların, cihazlarını dört günde bir şarj etmeleri yeterli olacak.
• Veri merkezlerinin karbon ayak izini azaltma: Küresel enerjinin yüzde biri veri merkezleri tarafından kullanılıyor[iii]. Merkezlerdeki sunucularının tamamının 2 nanometrelik işlemcilerle değiştirilmesi, bu oranın önemli ölçüde düşmesini sağlayabilir.
• Dizüstü bilgisayar işlevlerini büyük ölçüde hızlandırma: İşlemciler; uygulamalarda daha hızlı işleme, diller arası çeviri işlerinin daha kolay yapılmasına yardımcı olma ve daha hızlı internet erişimi gibi çeşitli işlevler sunabilecek.
• Nesne algılama ve yanıt süresini hızlandırma: Sürücüsüz otomobiller gibi otonom araçlarda da kullanılabilecek.

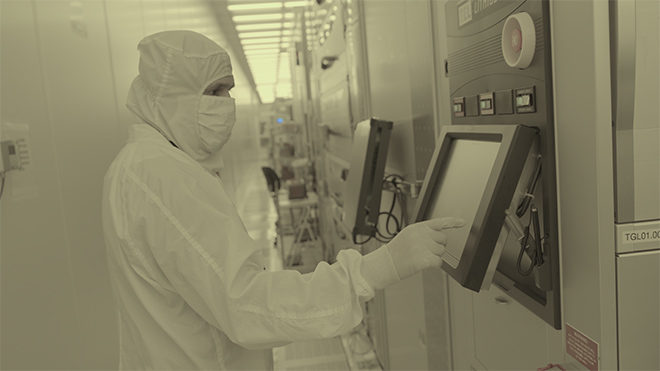

IBM’in yarı iletken geliştirme çalışmaları, New York’taki Albany Nanotech Complex araştırma laboratuvarında sürdürülüyor. Bu laboratuvardaki IBM bilim insanları, mantık ölçekleme ve yarı iletken yeteneklerinin sınırlarını zorlamaya yönelik olarak, kamu sektörü ve özel sektör ortaklarıyla iş birliği içinde çalışıyor.
